Hallo Hammax,

Ja, das ist Erstaunlich. Die Netzlinien sind auf der Oberfläche zu sehen.
Sogar bei meinen Hochauflösenden Blenderdateien->zu<-STL.... Sind auf den gedruckten Bauteilen die
Netzlinien erkennbar.
Auf den Bildern habe ich den Modifire nur auf Stufe3 gestellt und die Genauigkeit der Ausrichtung der
Netzpunkte auch nur auf die 3.Stelle nach dem Komma.
Du siehst auf den Bildern die feine Unterteilung. Weitere Unterteilungen kann der Slicer nicht mehr verarbeiten. Die Datenmenge ist für das Programm zu groß.
Wollte sagen, "Alles nicht übertreiben". Einen guten Kompromiss finden.......
Da kannst Du noch eine Weihle üben.....grins.....

Gruß und viel Erfolg beim Drucken

Kuddel
Dateianhänge

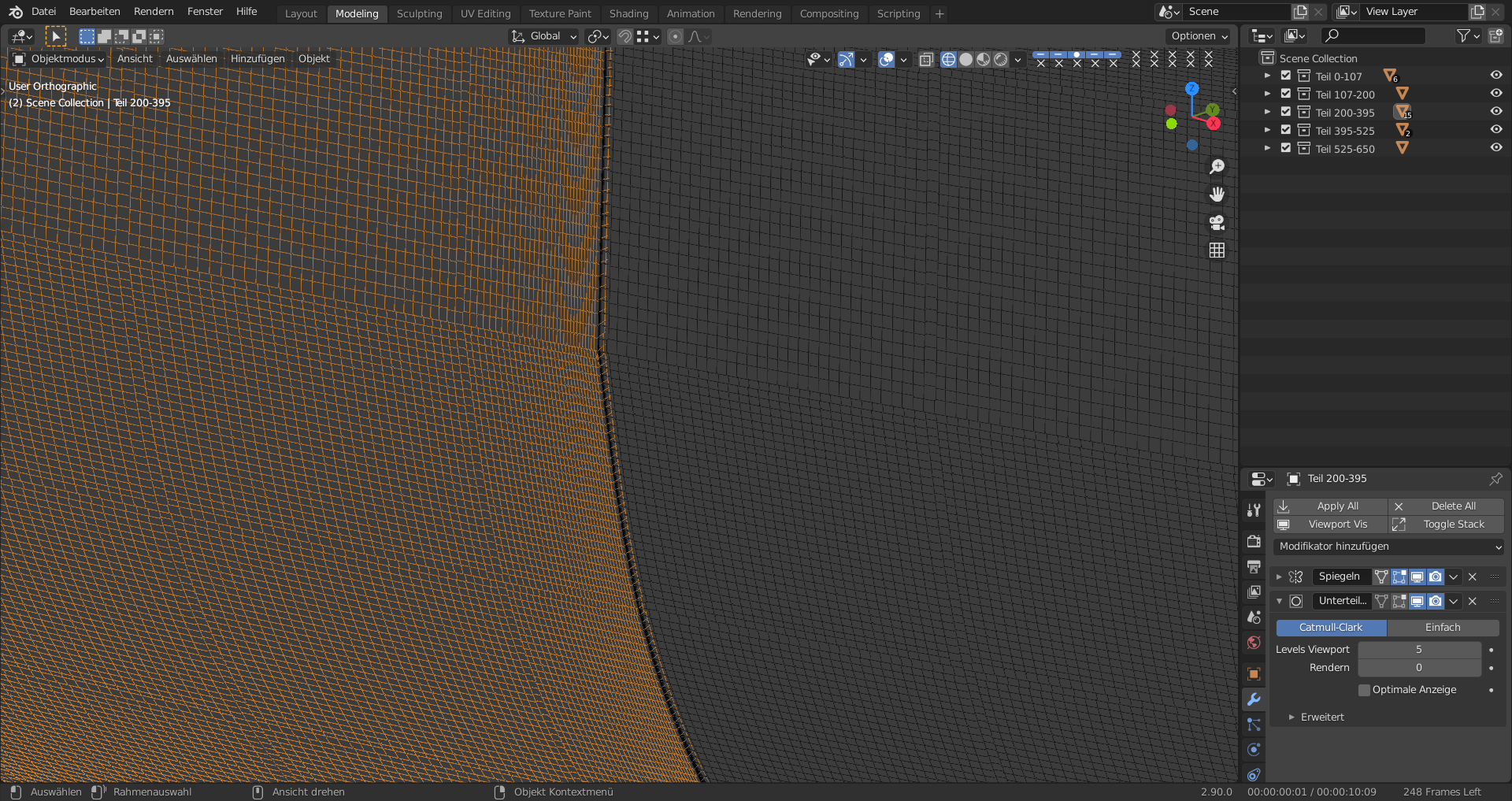

Das ist das feine Netz. Blendernetz=Vierecknetz. Wird dann in der STL zum Dreiecknetz.
